DHCP와 DHCP Relay Agent 구성 설정

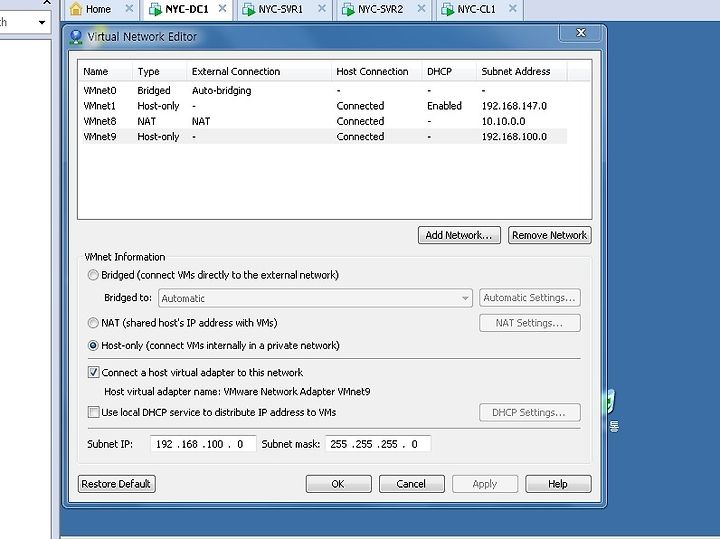

1. nyc-dc1
vmnet8 10.10.0.0 255.255.0.0
vmnet9 192.168.100.0 255.255.255.0
DHCP 서버
로컬 영역 연결 1 VMNET8 10.10.0.10
로컬 영역 연결 2 VMNET9 192.168.100.10
대범위 설정
범위 대역
총무부 10.10.0.100-200
영업부 192.168.100.100-200
2. nyc-svr1
DHCP Relay Agent
로컬 영역 연결 VMNET9 192.168.100.24
3. NYC-cl1 총무부 DHCP Client
vmnet8 10.10.0.0 ip 할당
vmnet9 192.168.100.0 ip 할당
dhcp 릴레이 에이전트
모든 서브넷에 있는 클라이언트 컴퓨터에 ip를 임대하고자 하는 경우 dhcp 서버가 존재하지 않는 서브넷에 dhcp 릴레이 에이전트를 구성하여 클라이언트들이 ip주소를 임대받을 수 있도록 설정..
전제 조건 : dhcp 릴레이 에이전트는 고정 ip로 설정이 되어야 가능
------------------------------------------------
NYC-SVR1 dhcp 릴레이 에이전트 구성

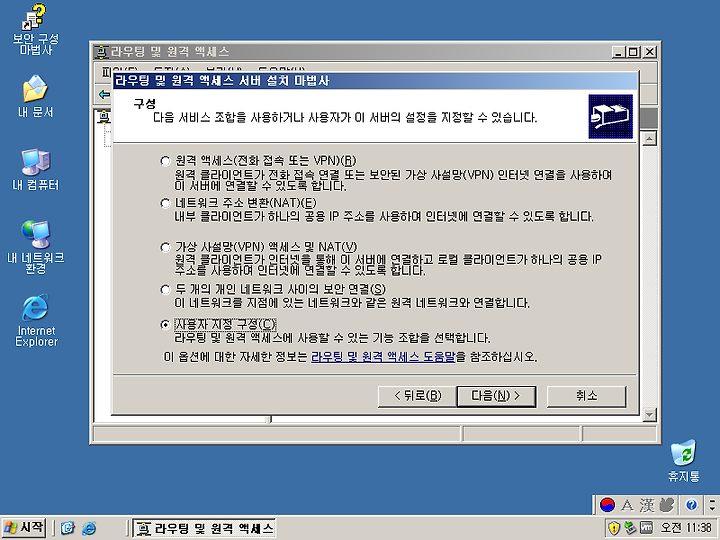

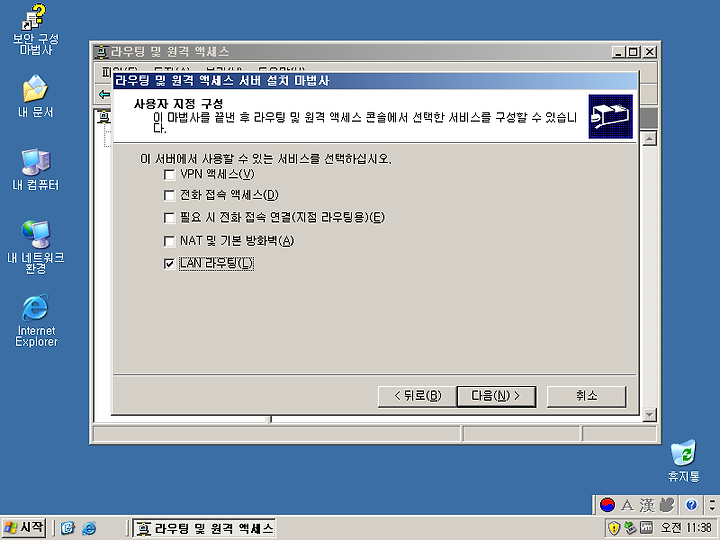

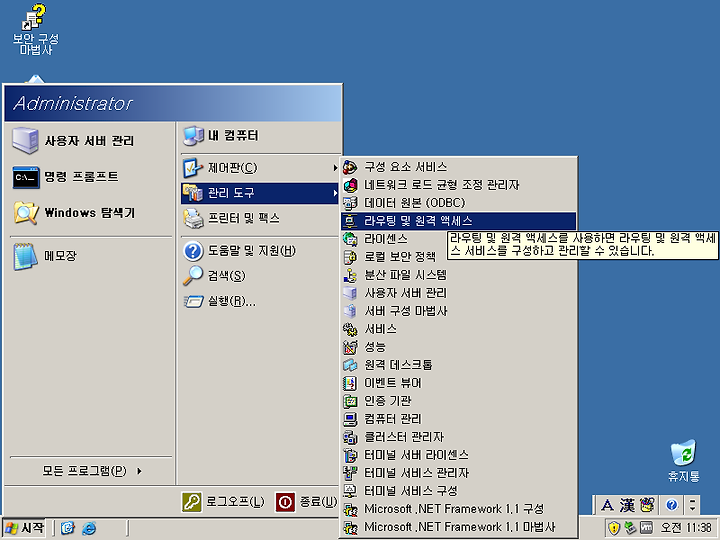

관리도구 -> 라우팅 및 원격 엑세스 ->라우팅 원격 엑세스 구성 및 사용 -> 구성 -> 사용자 지정 구성 -> Lan 라우팅 체크 -> 마침 -> 다시 시작

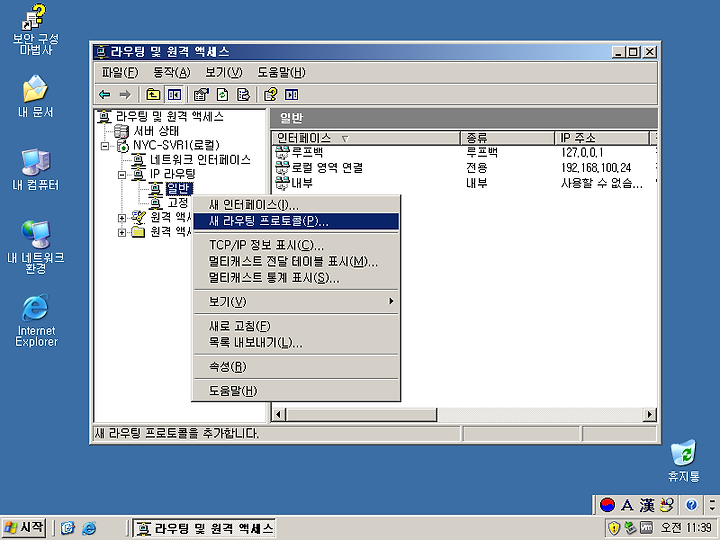

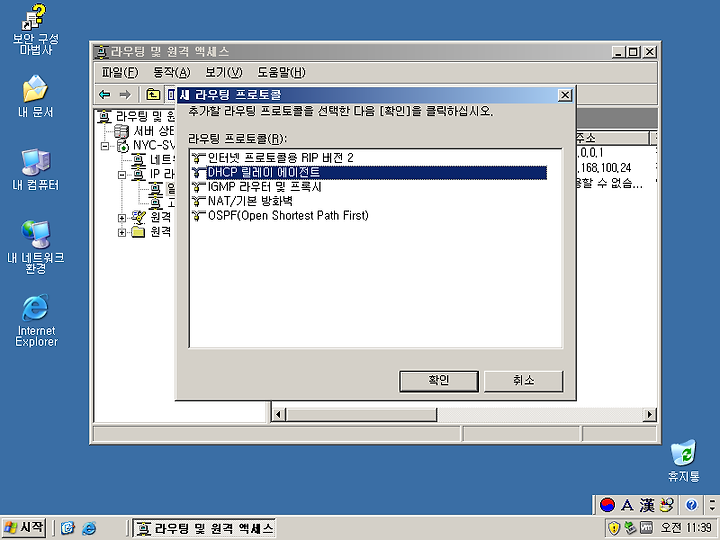

ip라우팅 -> 일반 -> 새 라우팅 프로토콜 ->dhcp 릴레이 에이전트 선택 ->dhcp 릴레이 에이전트 생성

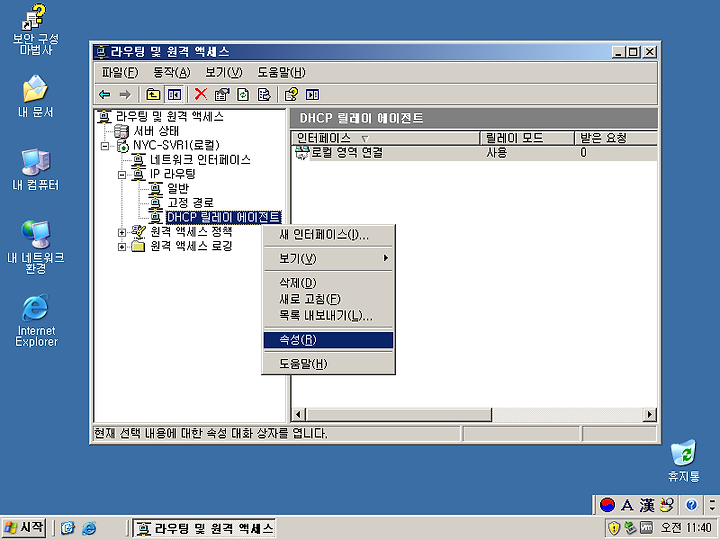

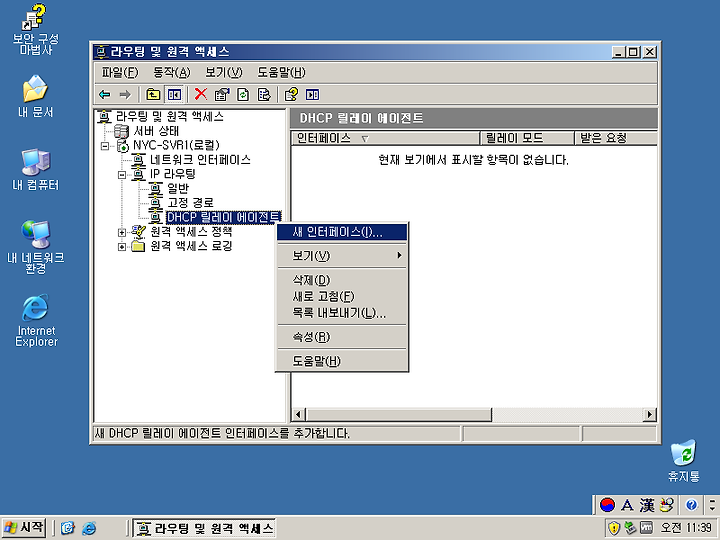

dhcp 릴레이 에이전트 ->새인터페이스 -> 로컬영역연결 선택-> 속성 ->dhcp 서버주소 : dhcp 서버가 존재하는 subnet 대역을 입력(10.10.0.10)->dhcp 서버가 존재하는 ip번호 ->dhcp 릴레이 에이전트 -> 새 인터페이스 -> 로컬 영역 연결(dhcp릴레이 에이전트 연결된 랜카드) ->확인

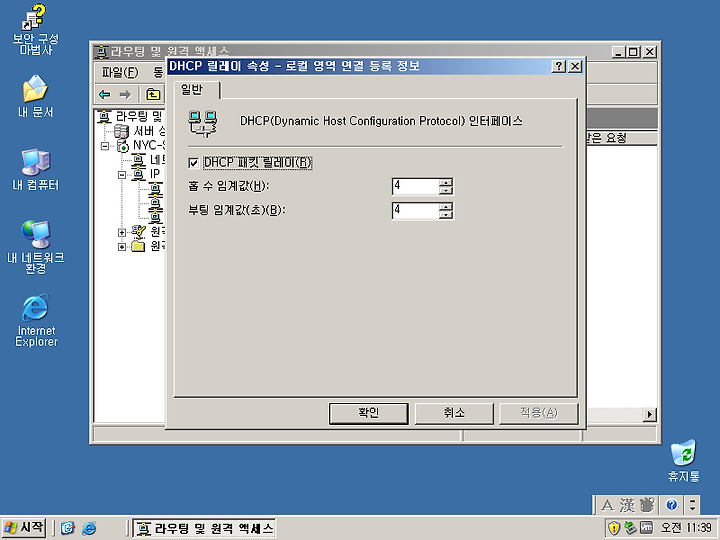

홉수 임계값 : dhcp 릴레이 에이전트가 최대 몇 개의 라우터를 거쳐 dhcp 서버에게 ip를 요청 할 수 있는 지결졍 / 기본 값 사용
부팅임계값 : 클라이언트의 ip 요청을 바로 원격의 dhcp 서버에게 보내지 않고 대기 하는 시간을 말함
시작해보자

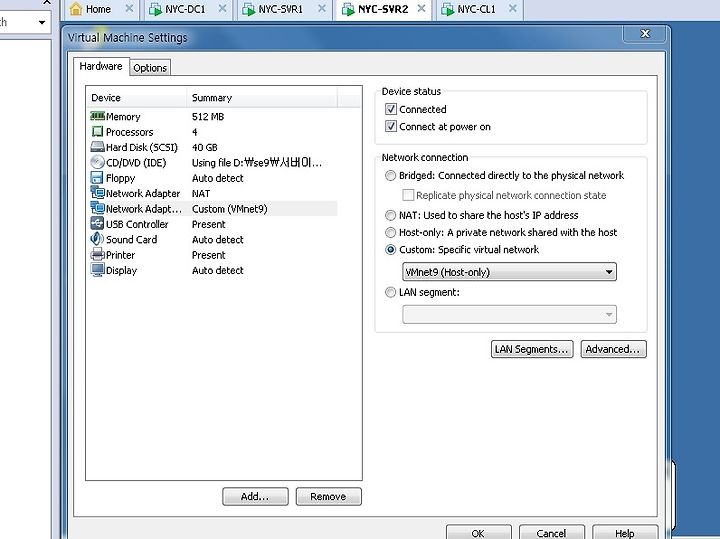

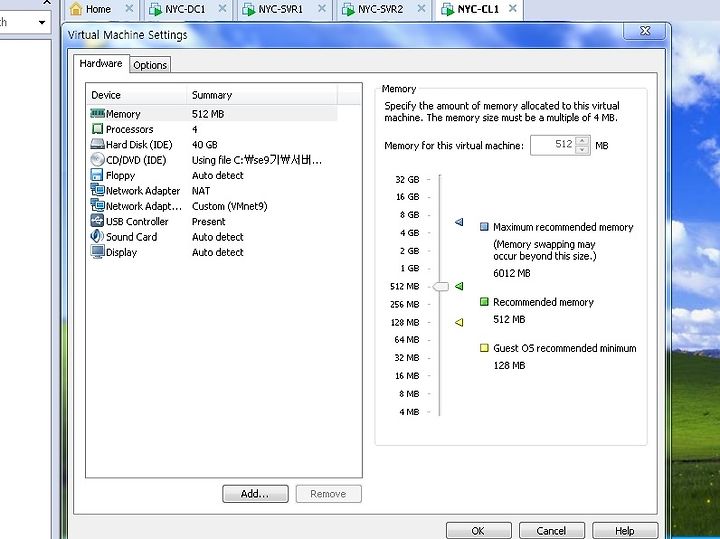

먼저 서버들의 아이피 구성들을 해준다

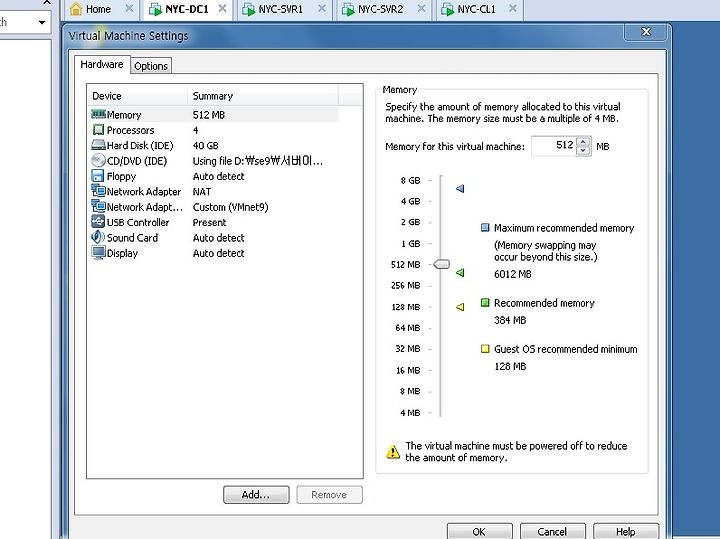

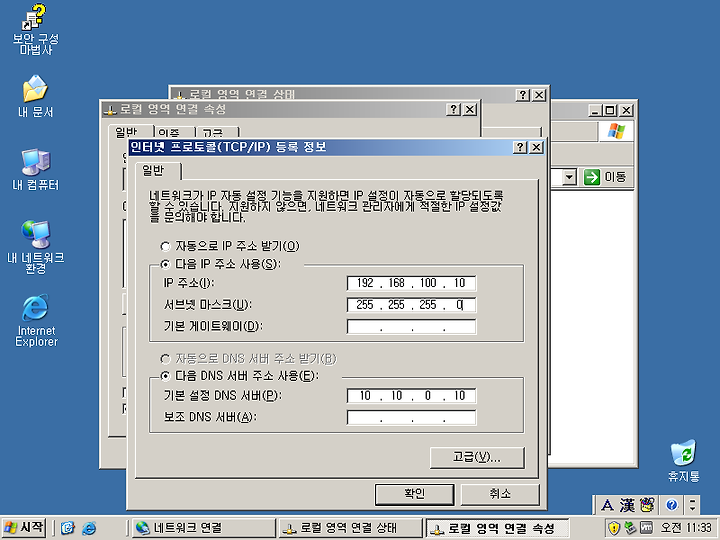

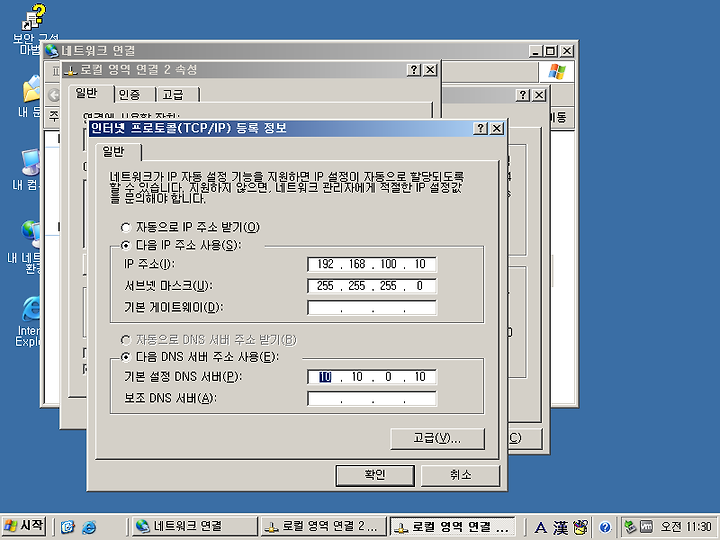

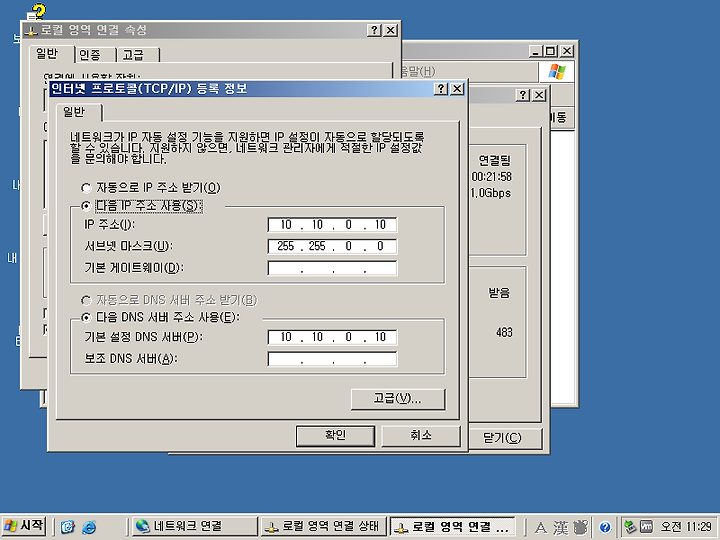

NYC-DC1의 구성이다

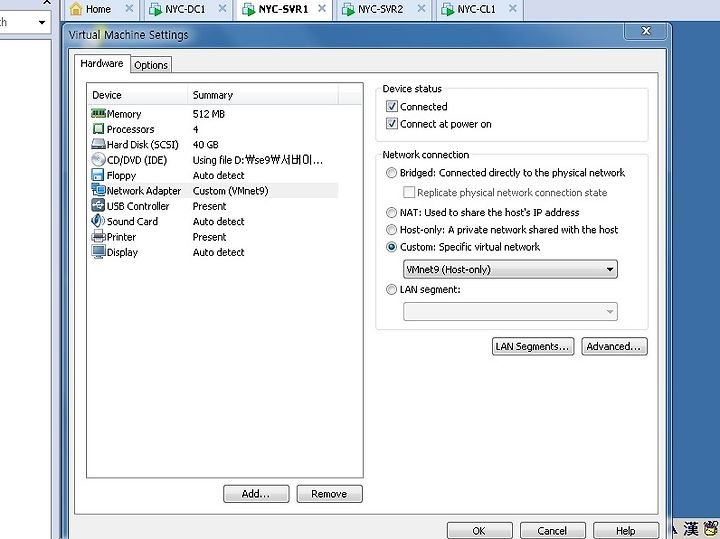

NYC-SVR1의 구성

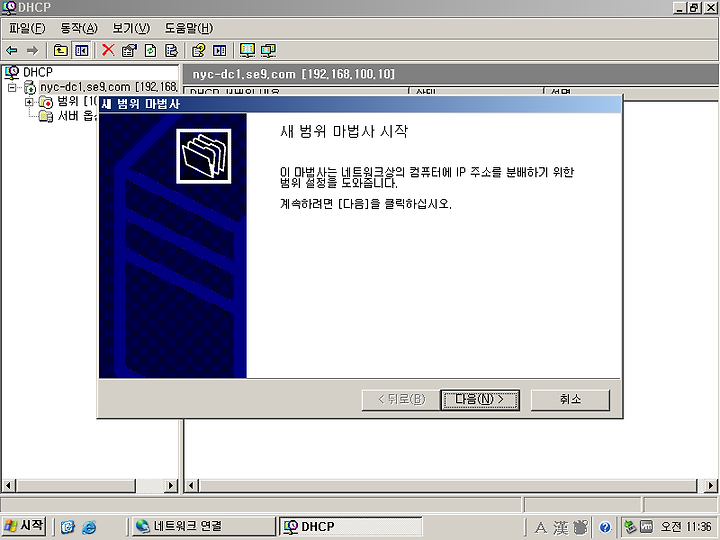

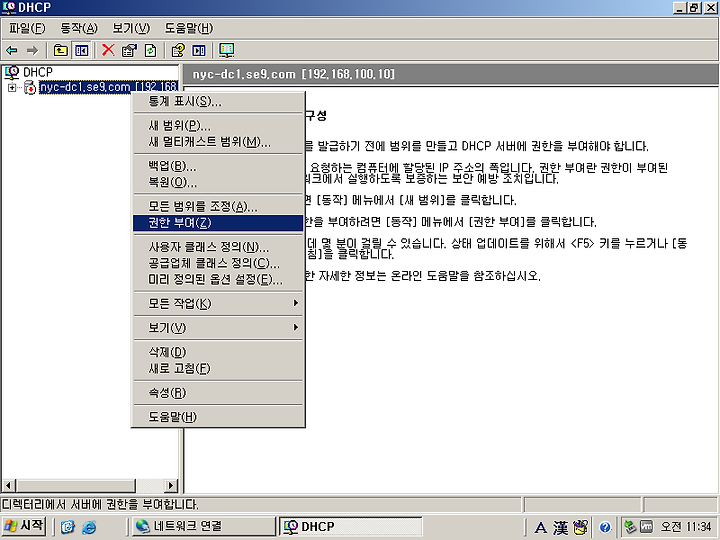

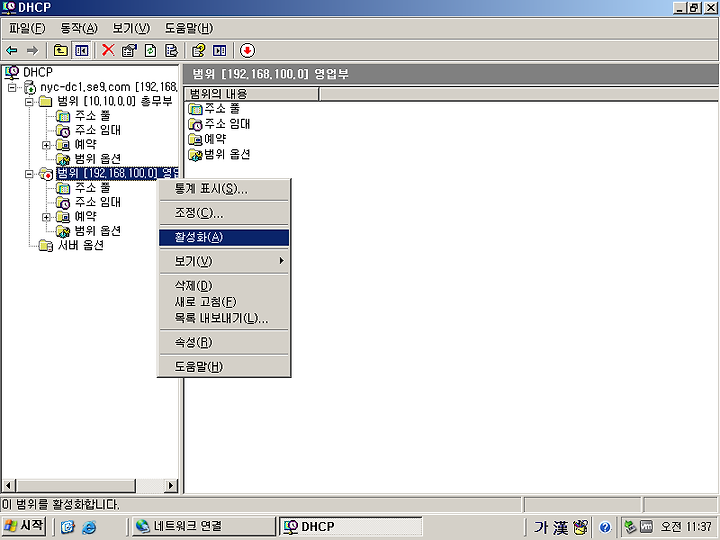

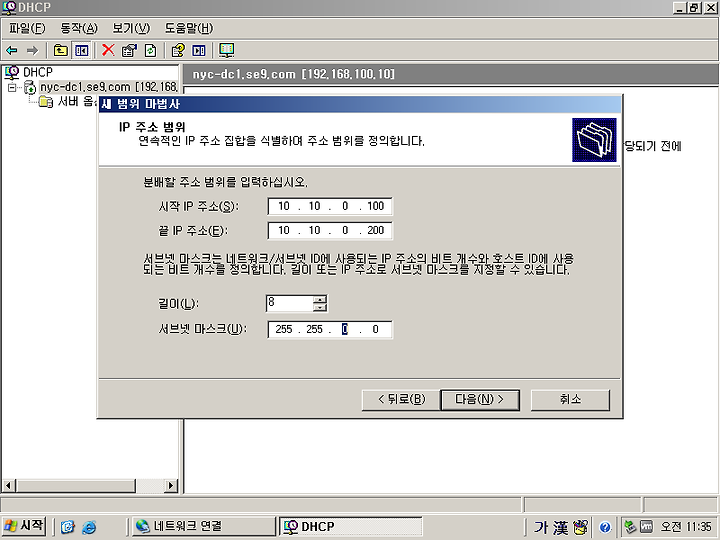

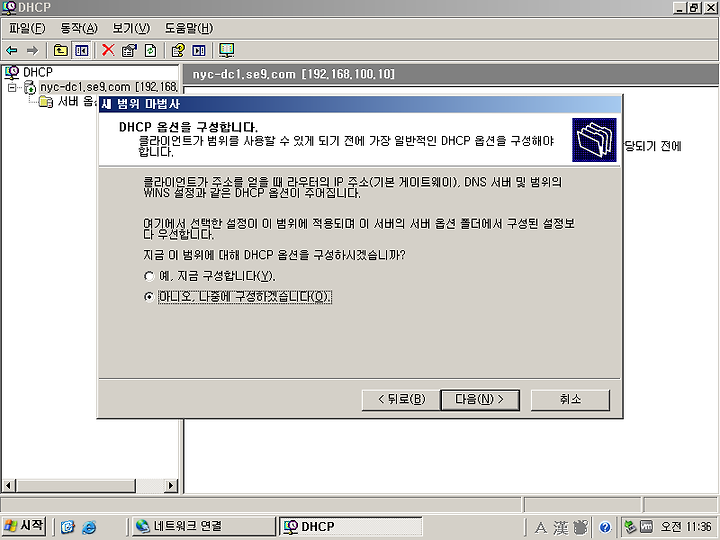

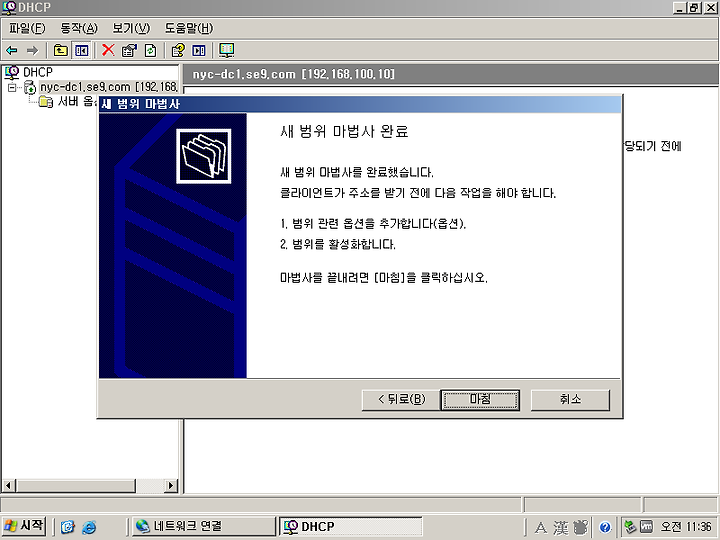

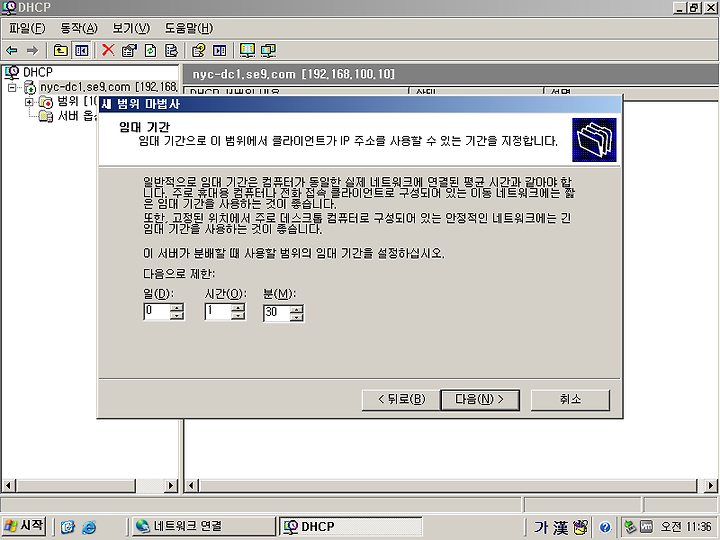

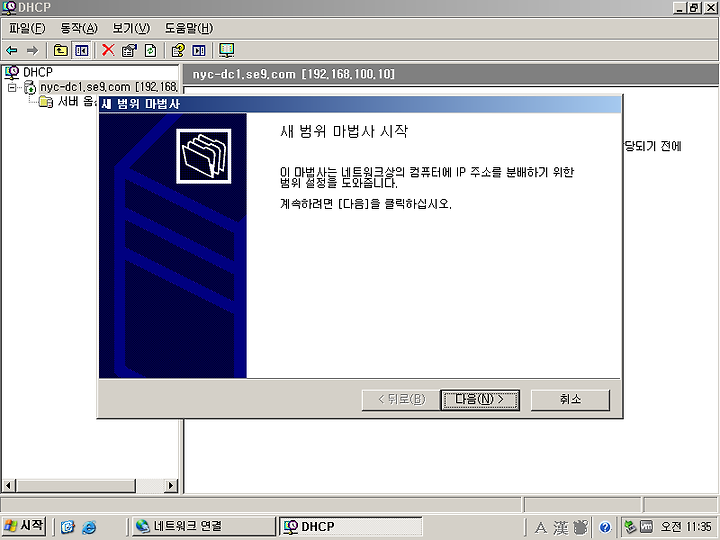

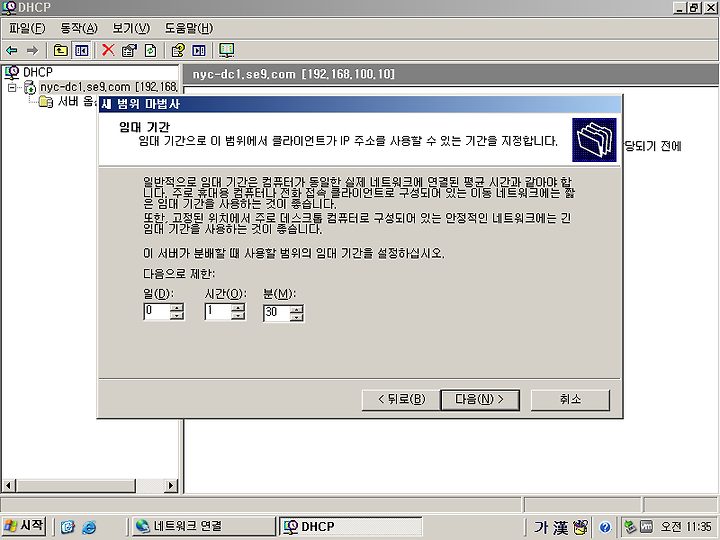

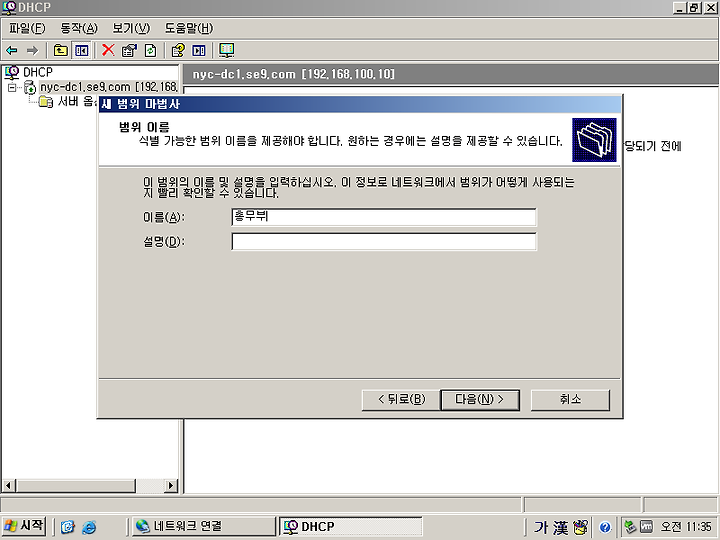

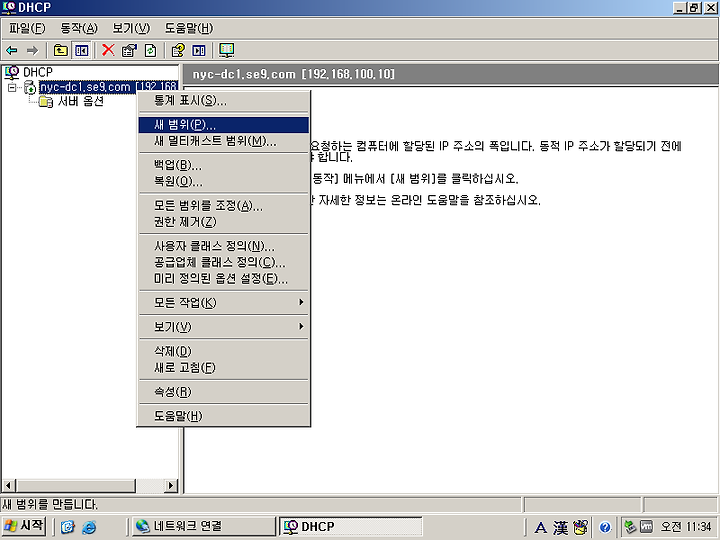

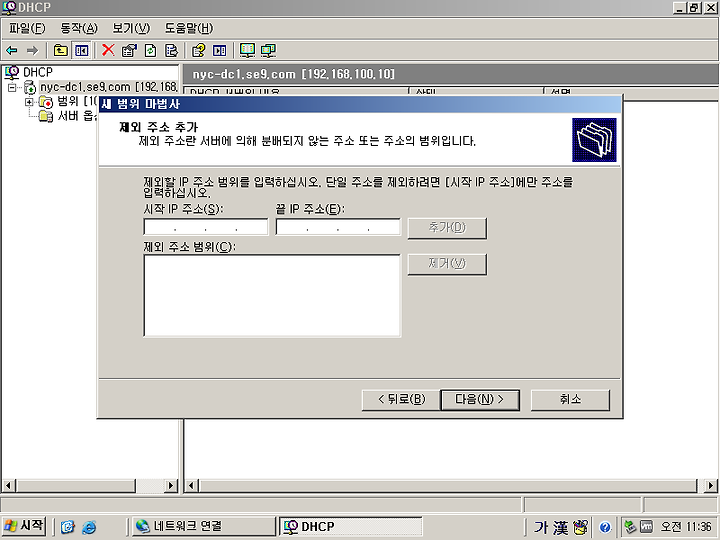

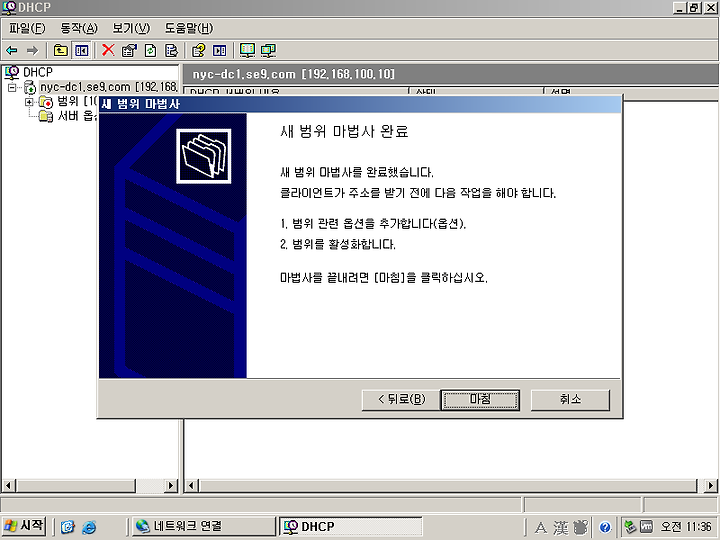

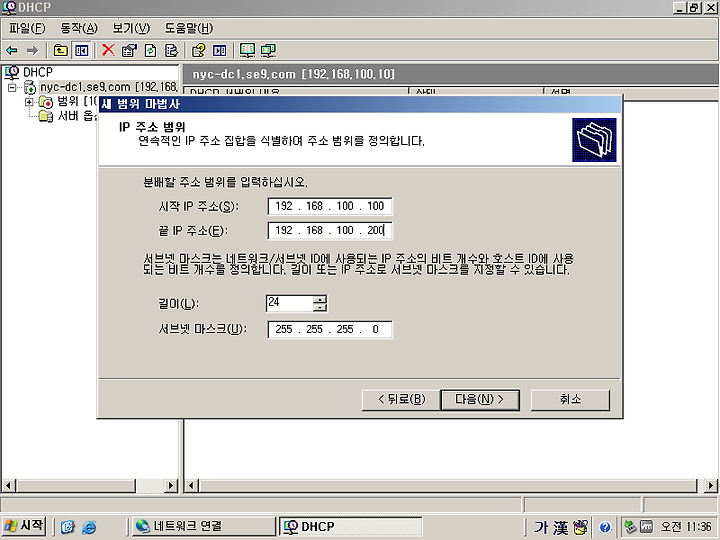

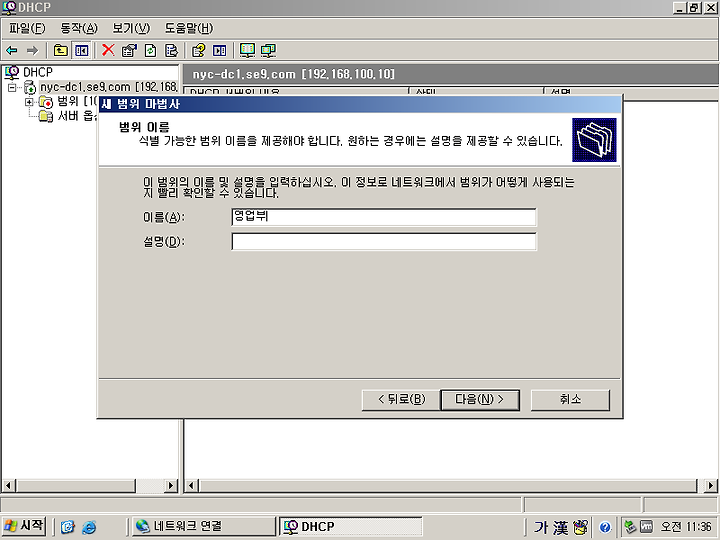

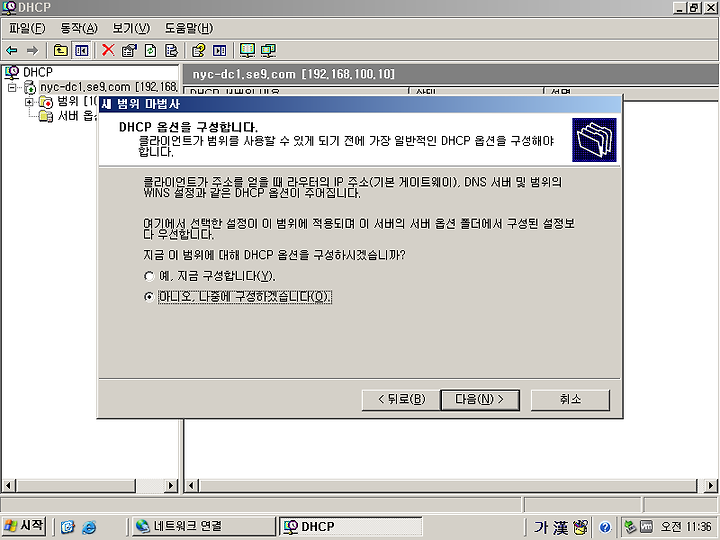

NYC-DC1 에서의 DHCP 구축

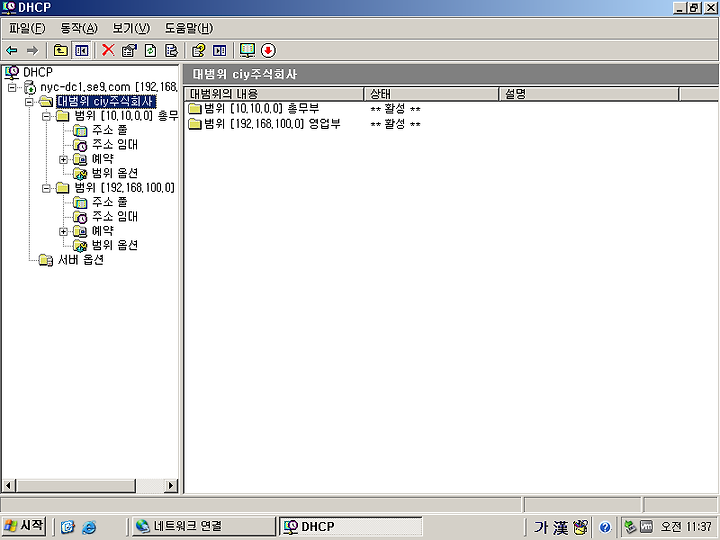

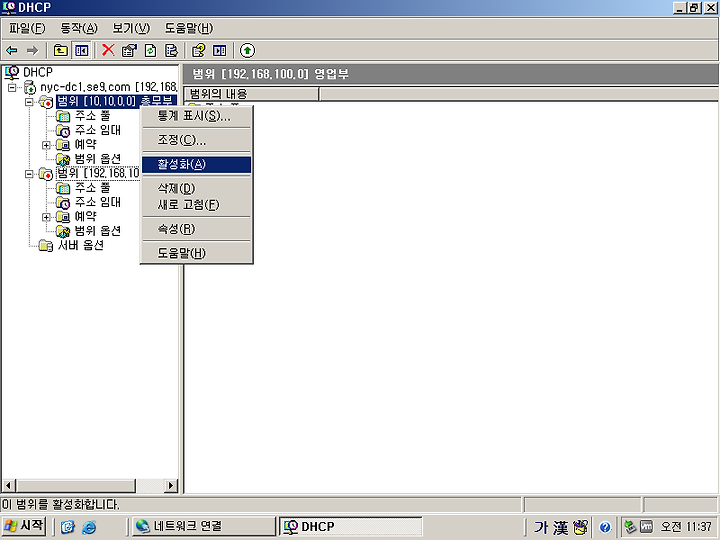

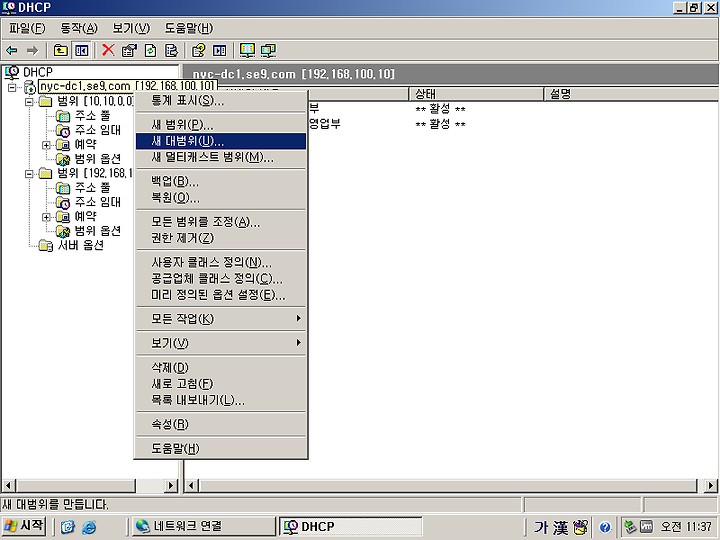

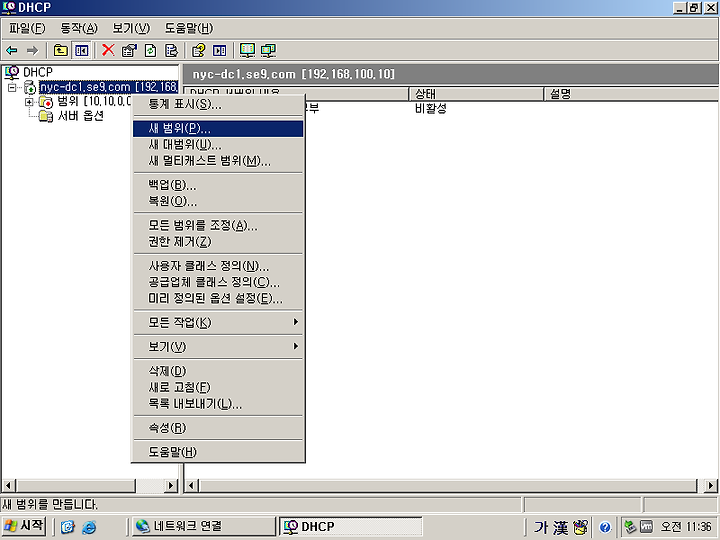

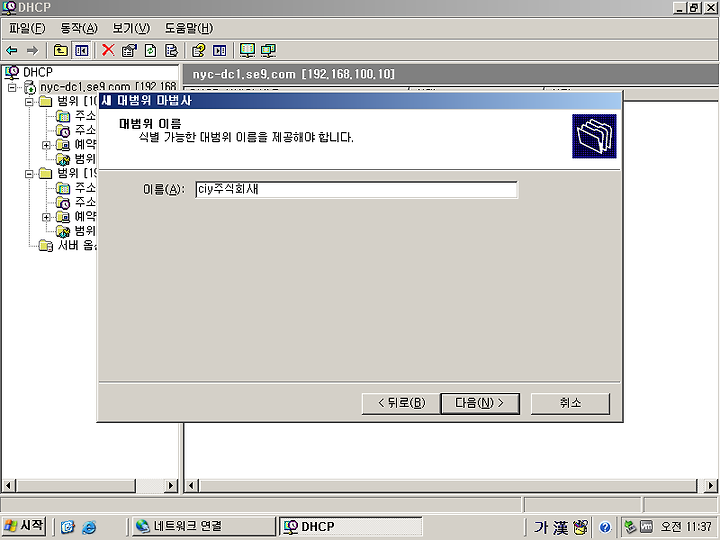

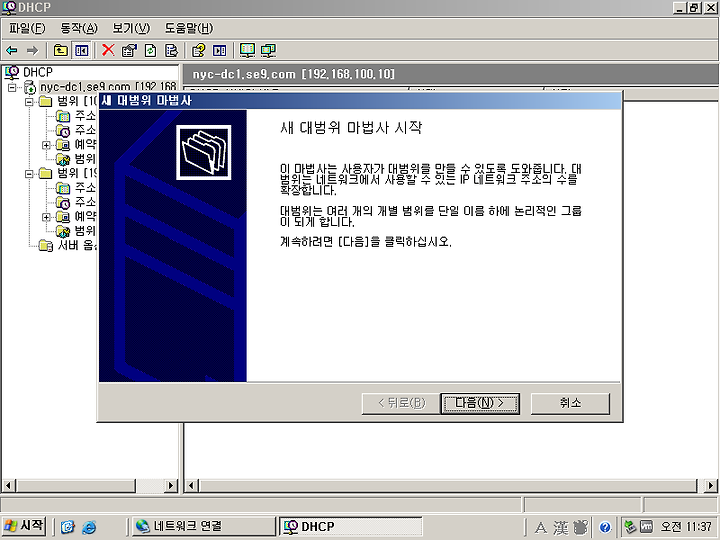

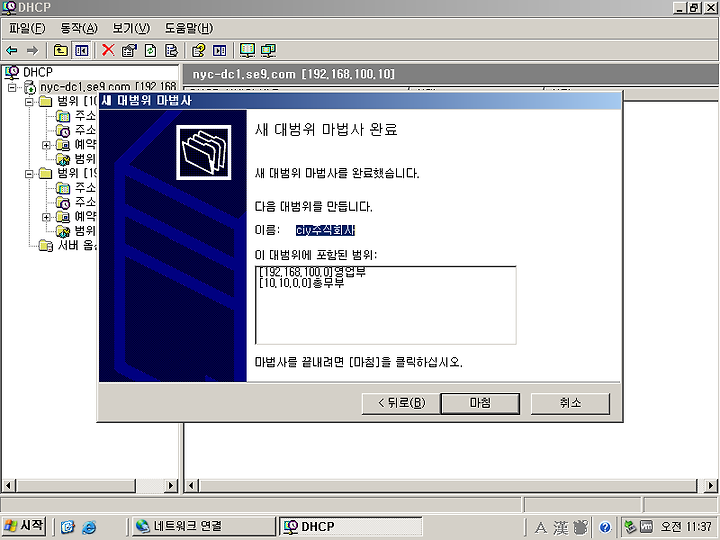

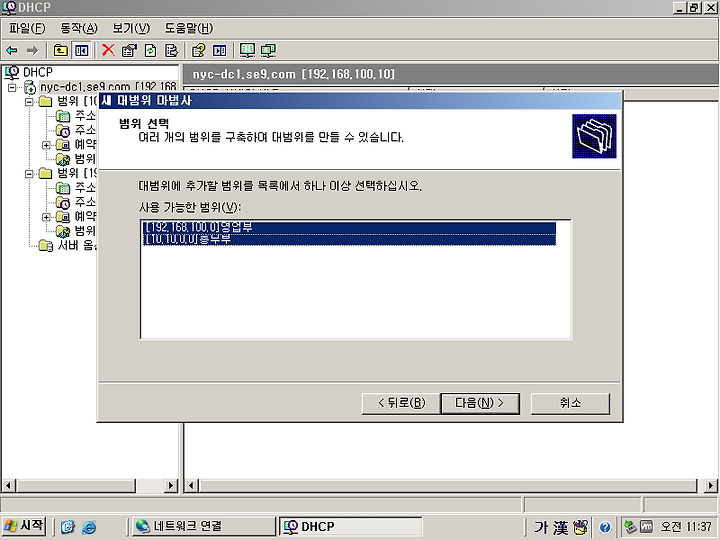

2개의 구성을 하나의 대범위로 묶어준다

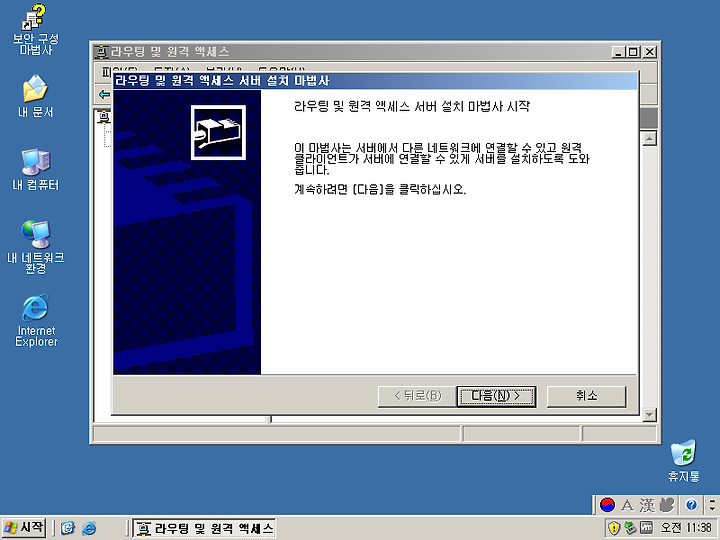

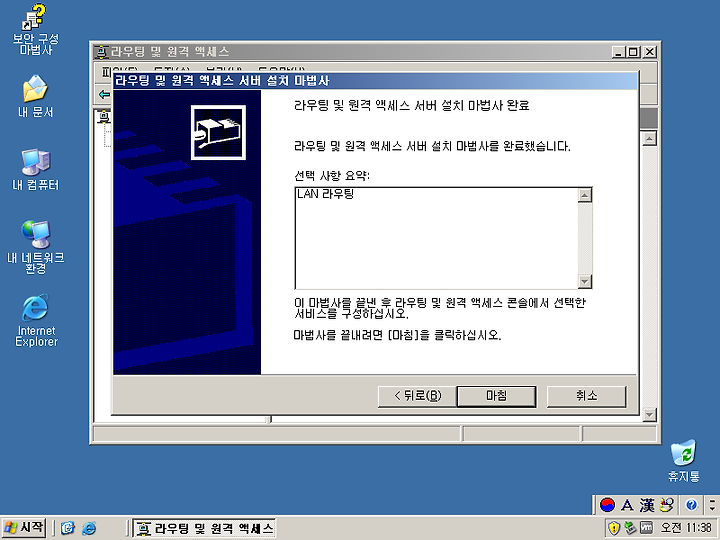

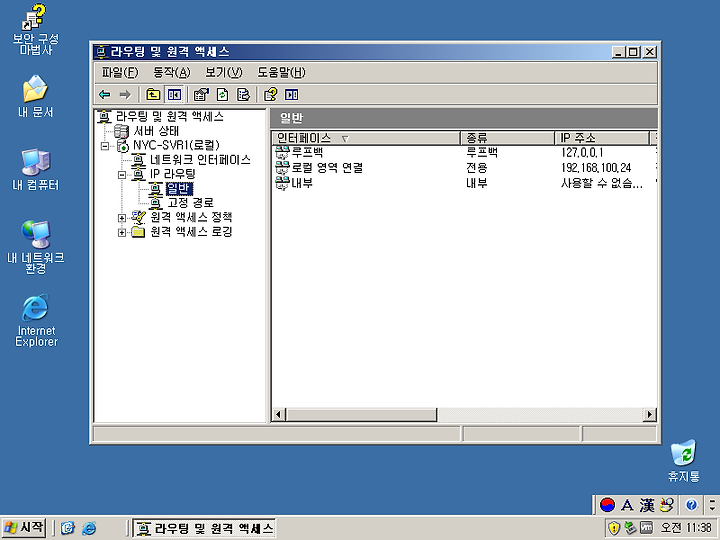

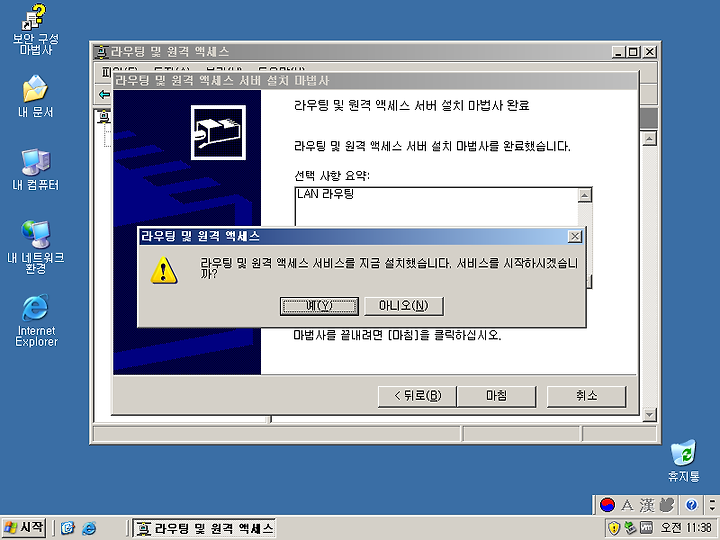

NYC-SVR1 에 가서 DHCP Relay Agent 를 구성해보자

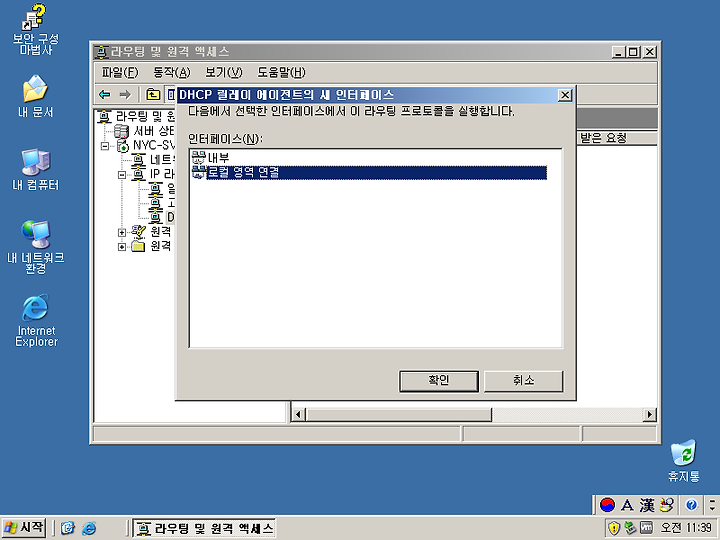

이번엔 NYC-DC1과 연결 시키는 작업이다
NYC-SVR1 에서의 작업이다

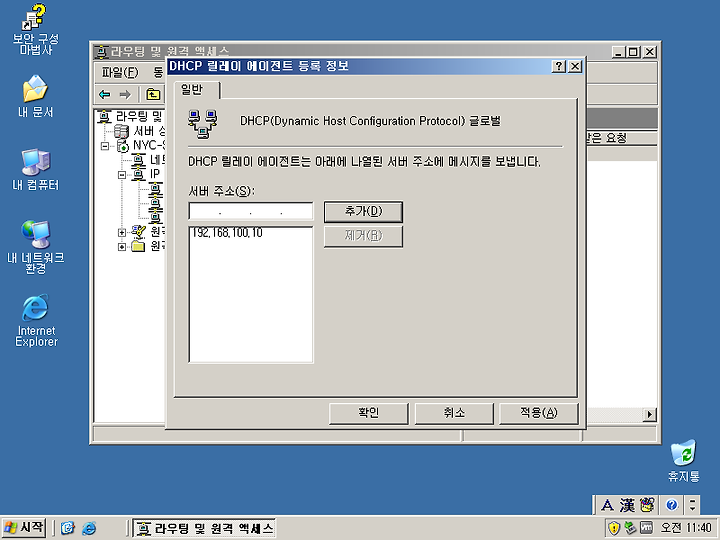

NYC-DC1과의 연결하기위해서는 192.168.100.10 을 연결시켜줘야한다
이는 NYC-SVR1 이 192.168.100.24 이기때문이다
이제 연결상태를 확인하기위해서
NYC-SVR2 로 가서 자동아이피 할당을 해본다

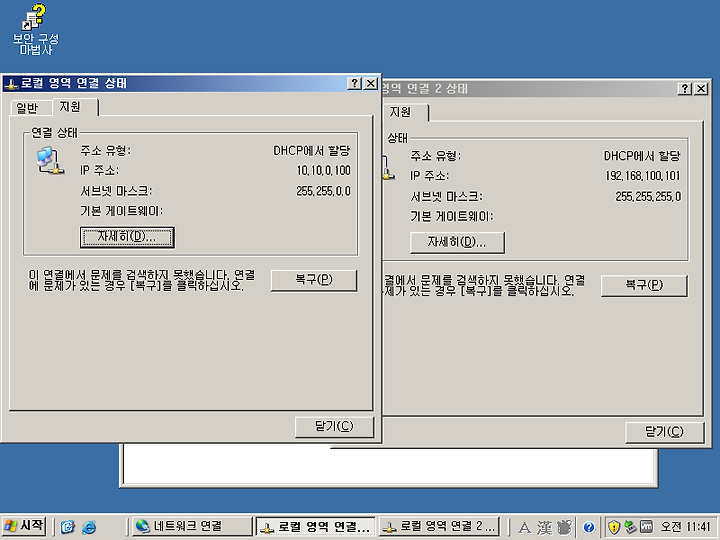

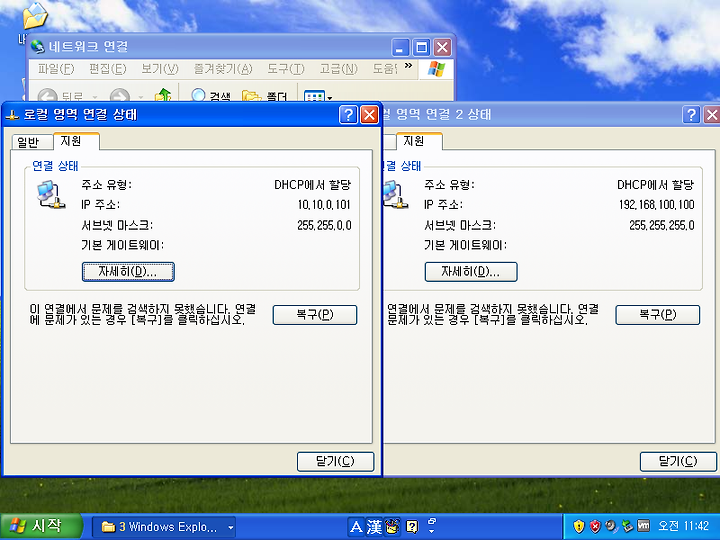

그럼 아래와 같이 각각의 대역대의 주소를 받아온다
NYC-CL1의 XP 에서도 확인하면 위의 아이피의 +1 이 되어서 자동으로 받아진다
물론 아래 아이피를 쓰고있다면 건너띄고 또 +1 을 해서 받아질 것이다

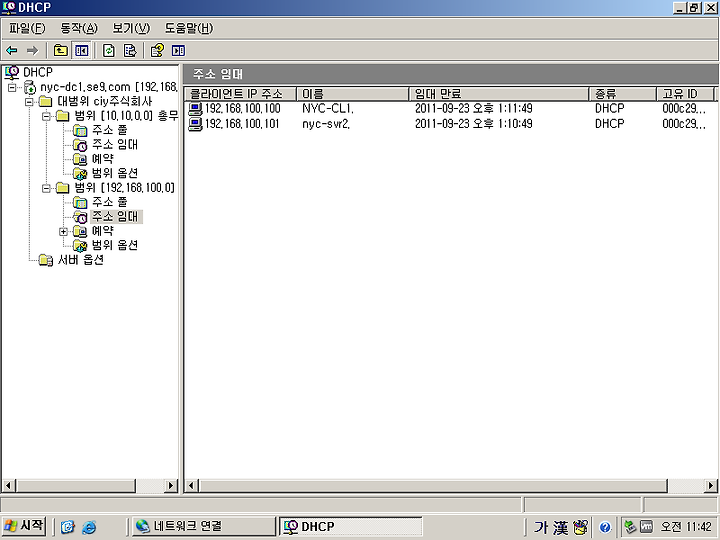

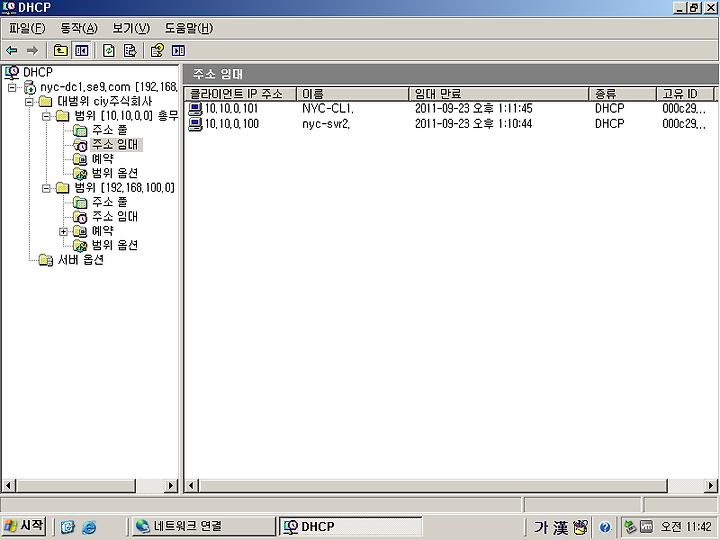

NYC-DC1 에서 주소를 임대한 아이피들을 볼수있다
또한 부정사용자의 경우엔 없애버릴수도있다~는 사실!
