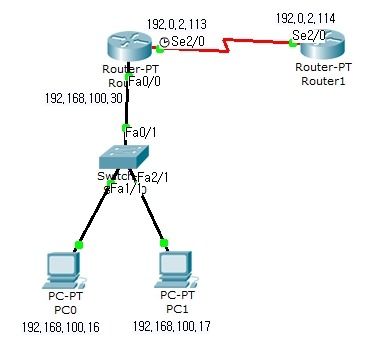

[Cisco Packet Tracer] NAT

nat.pkt

R1족보
en
conf t
int se2/0
ip addr 192.0.2.113 255.255.255.252
clock rate 56000
no sh
exit
int fa0/0
ip addr 192.168.100.30 255.255.255.224
no sh
exit
ip route 0.0.0.0 0.0.0.0 se2/0

access-list 10 permit 192.168.100.16 0.0.0.15
ip nat pool isp 198.18.184.105 198.18.184.110 netmask 255.255.255.248
ip nat inside source list 10 pool isp overload
int fa0/0
ip nat inside
exit
int se2/0
ip nat outside
end







R2족보
en
conf t
int se2/0
ip addr 192.0.2.114 255.255.255.252
no sh
exit
ip route 0.0.0.0 0.0.0.0 se2/0
end






확인방법 먼저 192.168.100.16에서 핑을 보낸다음에
아래 그림처럼 R1에서
# sh ip nat translations
을 친다 그럼 보냈던 내용들이 나온다

또 다른 방법은

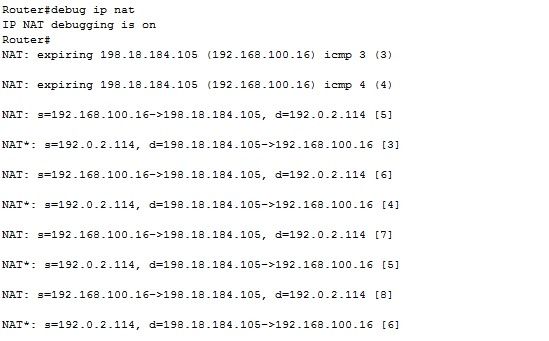

# debug ip nat
을 한다음에 핑을 보내면 실시간으로 볼 수도 있다

그리고 끌때는
# no debug ip nat
를 해주거나
# undebug all
을 해주면 된다
